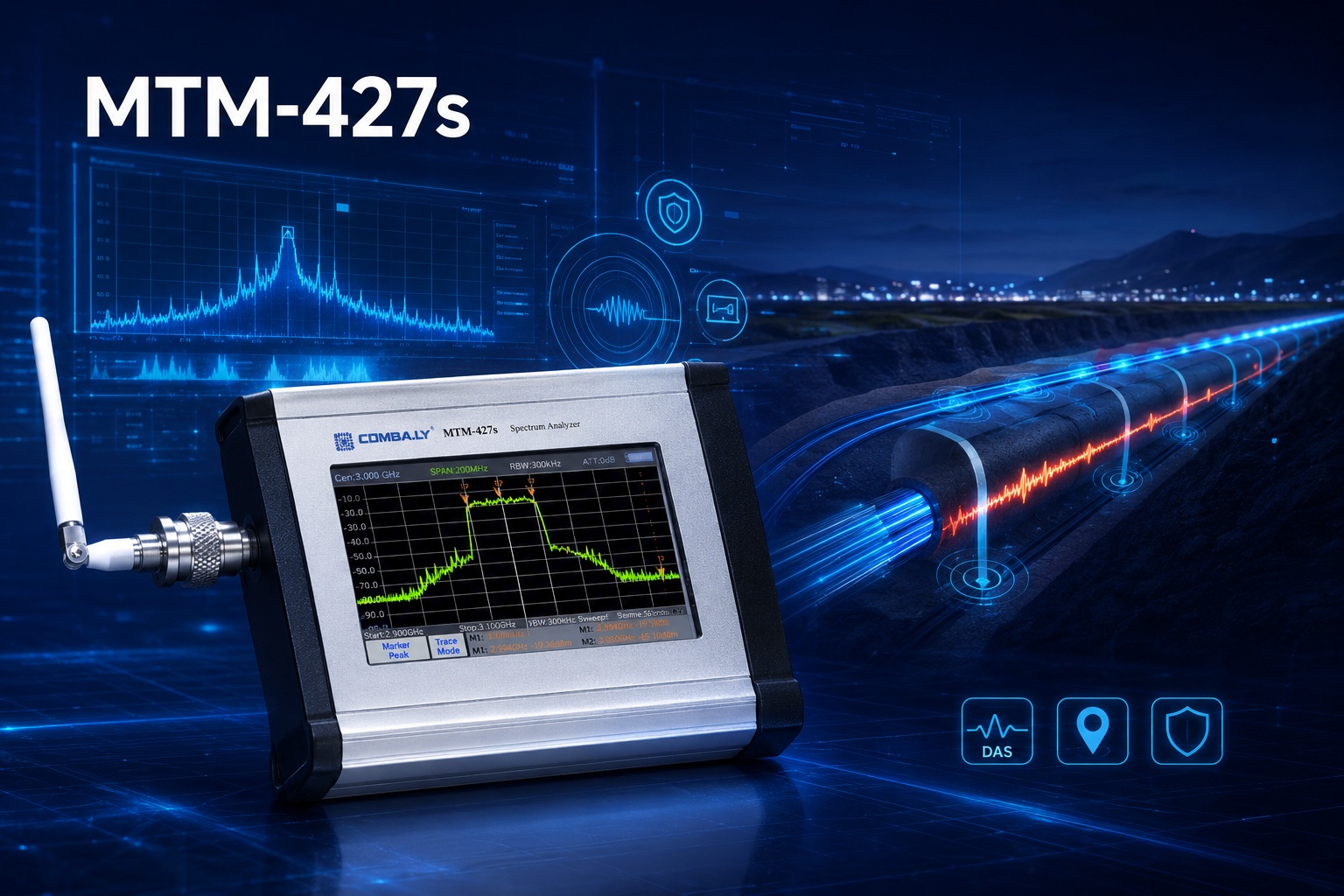

SiteWizard MTM-427s – Máy Phân Tích Cáp & Anten
Cho IBS/DAS Chuyên Nghiệp
Thiết bị đo kiểm feeder và anten hàng đầu của Consultix Wireless — được kỹ sư viễn thông toàn cầu tin dùng trong triển khai và tối ưu hệ thống IBS/DAS, 4G và 5G indoor.
Trong quy trình triển khai và nghiệm thu hệ thống IBS/DAS, chất lượng đo kiểm feeder và anten quyết định trực tiếp hiệu năng toàn bộ mạng. SiteWizard MTM-427s của Consultix Wireless là thiết bị phân tích cáp và anten được thiết kế riêng cho môi trường khắt khe này — mang lại độ chính xác cao, thao tác nhanh và kết quả đáng tin cậy ngay tại hiện trường.
SiteWizard MTM-427s Là Gì?
SiteWizard MTM-427s là máy phân tích cáp và anten (Cable & Antenna Analyzer) cầm tay thuộc dòng sản phẩm SiteWizard của Consultix Wireless — hãng thiết bị đo lường RF chuyên nghiệp đến từ châu Âu, với hơn 20 năm kinh nghiệm phục vụ thị trường viễn thông toàn cầu.
Thiết bị được phát triển để đáp ứng nhu cầu đo kiểm chuyên sâu trong các hệ thống phủ sóng di động trong nhà, bao gồm IBS (Indoor Base Station), DAS (Distributed Antenna System), hệ thống feeder và anten MIMO cho mạng 2G/3G/4G/5G.
Các Tính Năng Nổi Bật Của Thiết Bị
Hiển thị tức thời giá trị VSWR và Return Loss trên toàn dải tần, giúp kỹ sư xác định ngay tình trạng phối kháng của anten và đường cáp. Ngưỡng cảnh báo có thể tùy chỉnh theo tiêu chuẩn dự án.
Chức năng DTF (hay TDR) cho phép định vị chính xác điểm đứt, hở hoặc suy hao bất thường trên đường cáp theo đơn vị mét — không cần tháo dỡ, tiết kiệm 60–80% thời gian troubleshooting so với phương pháp truyền thống.
Đo chính xác suy hao tín hiệu trên đường feeder ở từng băng tần, hỗ trợ tính toán link budget và kiểm tra chất lượng cáp mới lắp đặt theo tiêu chuẩn dự án IBS/DAS.
Hỗ trợ đặt nhiều marker đồng thời và thiết lập đường giới hạn (limit line) theo spec kỹ thuật dự án. Thiết bị tự động đánh dấu Pass/Fail và xuất báo cáo kỹ thuật chuẩn.
Bộ nhớ trong lưu hàng nghìn trace đo lường. Dữ liệu có thể xuất qua USB hoặc đồng bộ WiFi lên phần mềm quản lý, hỗ trợ lập báo cáo nghiệm thu và theo dõi hiệu năng dài hạn.
Khả Năng Phân Tích Cáp & Anten Cho Hệ Thống IBS/DAS
Hệ thống IBS/DAS bao gồm nhiều thành phần phức tạp: nguồn tín hiệu (BTS/RRU), bộ chia công suất (splitter), đường feeder và mạng lưới anten phân tán. Bất kỳ sự cố nào tại một điểm đều có thể ảnh hưởng đến toàn bộ vùng phủ. SiteWizard MTM-427s giải quyết từng vấn đề này một cách hệ thống:
Kiểm tra feeder và connector
- Đo VSWR của từng đoạn cáp trước và sau khi lắp đặt connector.
- Phát hiện connector hỏng, xiết chưa đúng kỹ thuật hoặc bị oxy hóa gây suy hao bất thường.
- Xác minh chất lượng cáp đồng trục (1/2”, 7/8”, LMR-400) theo từng lô hàng.
Kiểm tra và tối ưu anten
- Đo Return Loss anten ở đa băng tần (700/850/1800/2100/2600/3500 MHz) trong một lần đo.
- Xác nhận anten hoạt động đúng băng tần thiết kế, phát hiện anten bị hỏng sau vận chuyển hoặc lắp đặt.
- Kiểm tra phối kháng anten với đường truyền, đảm bảo truyền công suất tối đa (VSWR < 1.5 : 1).
Troubleshooting hệ thống DAS
- Dùng DTF xác định điểm hỏng trong đường cáp ẩn trong tường, trần hoặc dạng ống kỹ thuật.
- So sánh trace đo lường với baseline sau lắp đặt để phát hiện sự suy giảm theo thời gian.
- Hỗ trợ kiểm tra toàn diện trước khi bàn giao hệ thống cho nhà mạng (Factory Acceptance Test / Site Acceptance Test).
Ứng Dụng Thực Tế Trong Triển Khai Mạng Di Động
Kiểm tra hàng trăm đoạn feeder và anten omni/directional phân bố trên nhiều tầng, đảm bảo phủ sóng đồng đều toàn nhà ga.
Nghiệm thu hệ thống DAS mật độ cao trước các sự kiện lớn, xác nhận toàn bộ anten hoạt động đúng spec trước ngày khai thác.
Kiểm tra chất lượng feeder từng tầng trong hệ thống IBS nhiều tầng, phát hiện sự cố cáp không cần phá dỡ trần giả.
Đo kiểm trong môi trường yêu cầu thiết bị RF không gây nhiễu, đảm bảo kết nối liên lạc y tế và IoT thiết bị không bị gián đoạn.
Kiểm tra leaky coaxial cable và anten trong đường hầm, điều kiện hoạt động khó khăn — thiết bị pin 8 giờ đáp ứng ca làm việc đầy đủ.
Hỗ trợ triển khai Private 5G network, đo kiểm anten MIMO và đảm bảo link budget cho mạng IoT công nghiệp.
So Sánh Ưu Điểm Với Thiết Bị Đo Kiểm Truyền Thống
| Tiêu chí | SiteWizard MTM-427s | Thiết bị bench-top | Multimeter RF đơn giản |
|---|---|---|---|
| Dải tần đo | 1 MHz – 4 GHz | Rộng hơn | Hạn chế |
| Tính di động | Cầm tay, <1.5 kg | Không di động | Di động |
| Chức năng DTF | Có, độ phân giải cao | Có | Không có |
| Xuất báo cáo PDF | Tự động, chuẩn nghiệm thu | Cần phần mềm PC | Không hỗ trợ |
| Thời gian đo 1 điểm | < 30 giây | 1–3 phút | 1–2 phút |
| Phù hợp IBS/DAS hiện trường | Tối ưu hóa cho IBS/DAS | Không thực tế | Hạn chế |
| Chi phí sở hữu | Hợp lý cho SME & Contractor | Rất cao | Thấp nhưng thiếu tính năng |
Lợi Ích Thực Tế Cho Kỹ Sư & Nhà Thầu Viễn Thông
Rút ngắn thời gian troubleshooting tới 70%
Chức năng DTF cho phép xác định vị trí sự cố cáp trong vài phút thay vì hàng giờ kiểm tra thủ công từng đoạn. Đặc biệt quan trọng khi cáp đi ngầm hoặc trong hộp kỹ thuật kín.
Nghiệm thu nhanh, tài liệu chuẩn hóa
Báo cáo PDF tự động với đầy đủ trace đo lường, timestamp và Pass/Fail giúp đẩy nhanh quy trình SAT (Site Acceptance Test) và bàn giao cho khách hàng hay nhà mạng.
Tối ưu hiệu năng hệ thống IBS/DAS
Xác minh VSWR và Return Loss đúng spec giúp đảm bảo toàn bộ công suất máy phát đến được anten — tránh lãng phí công suất và nhiễu ngược (reflected power) làm hỏng RRU/BTS.
Giảm chi phí nhân lực và thiết bị hỗ trợ
Một kỹ sư với MTM-427s có thể thay thế nhóm 2–3 người với bộ thiết bị đo truyền thống. Thiết bị nhỏ gọn, dễ vận chuyển, không cần xe tải thiết bị.
Sẵn sàng cho 5G Indoor (Sub-6GHz)
Dải tần đến 4 GHz phủ toàn bộ băng tần 5G Sub-6GHz triển khai hiện nay (3.5 GHz, 3.7 GHz), cho phép kỹ sư kiểm tra hạ tầng 5G Indoor ngay với thiết bị hiện có.
Vì Sao Nên Chọn Consultix SiteWizard?
Thương hiệu uy tín toàn cầu
Consultix Wireless là nhà cung cấp thiết bị đo lường RF chuyên biệt cho thị trường viễn thông di động, với sản phẩm được dùng bởi các nhà mạng và tích hợp hàng đầu tại châu Âu, Trung Đông và châu Á.
Thiết kế chuyên biệt cho IBS/DAS
Không phải thiết bị đa năng chung chung — SiteWizard MTM-427s được tối ưu từ UI đến tính năng để phục vụ đúng quy trình làm việc của kỹ sư IBS/DAS ngoài hiện trường.
Hỗ trợ kỹ thuật và bảo hành chuyên nghiệp
Thông qua đối tác phân phối chính thức như ESCOM tại Việt Nam, người dùng được hỗ trợ kỹ thuật và bảo hành thiết bị đúng tiêu chuẩn.
ROI rõ ràng và nhanh chóng
Với khả năng rút ngắn thời gian troubleshooting và nghiệm thu, chi phí đầu tư thiết bị thường được hoàn vốn sau 2–3 dự án IBS/DAS quy mô trung bình.
Kết Luận
Trong bối cảnh hạ tầng IBS/DAS ngày càng phức tạp và yêu cầu kỹ thuật ngày càng cao, việc trang bị đúng thiết bị đo kiểm là yếu tố then chốt quyết định chất lượng công trình và tốc độ triển khai. SiteWizard MTM-427s của Consultix Wireless là lựa chọn được kiểm chứng — thiết bị đủ chuyên sâu để đáp ứng kỹ sư senior, đủ trực quan để phổ biến trong toàn đội dự án.
Từ sân bay, stadium đến bệnh viện và tòa nhà thông minh, MTM-427s giúp rút ngắn thời gian triển khai, nâng cao chất lượng nghiệm thu và đảm bảo hệ thống IBS/DAS vận hành đúng thiết kế ngay từ ngày đầu khai thác.
Sẵn sàng nâng cấp
quy trình đo kiểm IBS/DAS?
Liên hệ ESCOM để được tư vấn thiết bị đo kiểm IBS/DAS phù hợp cho dự án của bạn — demo thực tế, báo giá chính thức và hỗ trợ kỹ thuật chuyên sâu.
